Brathadóir Ózóin UV

PTM600OZ Brathadóir Ózóin UV

Cur síos Ginearálta

Is fótaiméadar dé-léas é Brathadóir Ózóin UV atá bunaithe ar mhicreaphróiseálaí (UV 254 nm) chun an cion ózóin san aer nó san ocsaigin a thomhas.

Chun an t-ábhar ózóin sa ghás samplach a mheas, tomhaiseann an Brathadóir UVOZONE an radaíocht UV sa chainéal tomhais, an radaíocht UV sa chainéal tagartha, an teocht agus an brú sa chuvette.

Tá comhéadan oibríochta scáileáin tadhaill ag an anailísí ózóin, rud a léiríonn an tiúchan ózóin fíor-ama. Agus tá an scáileán tadhaill freisin le taispeáint cúitimh brú & teocht. Maidir leis an raon tiúchan ard (g/Nm3), tá feidhm aige ionchur sreafa, ar féidir leis aschur an ghineadóra ózóin a thaispeáint i bhfíor-am. Glacann an croí-chomhpháirt córas solais uv fadsaoil leis an Grianchloch tarchurtha solais ard chun cosc ​​a chur ar shreabhadh nialasach ó thionchar a dhéanamh ar chruinneas braite. Ní gá ionchur ózóin a dhúnadh nuair a bhíonn sé ag nialasú chun a chinntiú go bhféadfaidh an trealamh rith go leanúnach 24 uair an chloig.

Taispeántar an tiúchan ózóin i gceachtar meáchain faoin gcéad ózóin (% wt/wt), gram ózóin in aghaidh an ghnáthmhéadair ciúbach de ghás samplach (g/Nm3) nó ppmv (AQ: g/m3 nó ppm) ar taispeáint alfa-uimhriúil. Is féidir an t-aonad tiúchana a athrú le linn oibriú.

Tá paraiméadair bhreise inathraithe i measc nithe eile :

Aonad taispeána brú (kPa)

Paraiméadair aláraim (tairseach ard/íseal)

Cineál an gháis iompróra: aer nó ocsaigin (PSA san áireamh)

Paraiméadair comhéadan RS-485

Aschur comhartha 4-20MA

Suiteáil agus Ceangal Cumhachta

Le haghaidh nasc gáis samplach ba chóir feadánra PTFE 6 × 4 mm a úsáid (a sholáthróimid ar iarratas). Ní mór an gás samplach a nascadh tríd an scagaire gáis samplach ("IN"). Braitheann aga moille an tomhais tiúchana ar

a) ráta sreafa an gháis shamplach,

b) fad an fheadáin chuig an anailísí,

c) trasghearradh an fheadáin (molaimid feadánra 6x4 mm, ní níos mó!),

d) moill ama an anailíseora féin. Ag an ráta sreafa molta de .2 go 1 l/nóiméad beidh aga moille 2 go 0.4 s le fad feadáin 6 × 4 mm de 2 m.

Léiríonn na líníochtaí seo a leanas cumraíochtaí féideartha:

Modh samplála: sampláil brú dearfach;

Comhéadan taispeáint: comhéadan oibríochta scáileán tadhaill 4.3-orlach;

Comhéadan ábhar: Tiúchan ózóin, teocht, brú;

Feidhmeanna cúnta: cúiteamh teochta, cúiteamh brú;

Aonad taispeána: g/Nm3, mg/NL roghnach;

Taifeach taispeána: 0.01g/Nm3;

Ráta sreabhadh gáis: 0.5L ± 0.2L/min;

Brú ionchuir: <0.1MPa;

Earráid tiúchan: uasmhéid 0.5% FS;

Earráid líneach: uasmhéid 0.5% FS;

Nialais sruth: <± 0.3%. FS;

Am imoibrithe: ≤ 1 soicind;

Teocht an chomhshaoil: -30 ~ 80 ℃;

Modh comhéadan píblíne: géarú tapa (cruach dhosmálta);

Trastomhas samplála seachbhóthar: Φ 6 (6mm * 4mm);

Modh cumarsáide: RS-485;

Modh aschuir: 4-20mA (gníomhach);

Soláthar cumhachta: 24V DC;

Méid: 120mm (airde) × 160mm (leithead) × 60mm domhain;

Nóta: 1mg/L=1g/m3=467PPM;

Barántas saor in aisce: 24 mhí (don óstach);

Cumraíocht chaighdeánach: méadar sreabhadh frith-chreimeadh, destructor sceite ózóin, iontógáil ózóin (deannaigh) scagaire.

Gnéithe táirge:

Gnéithe tomhais: teicneolaíocht phaitinnithe le feidhm choigeartaithe uathoibríoch pointe náid, prionsabal ionsú ultraivialait dé-chosán, foinse solais ultraivialait LED fad-saoil eachtrach, oibriú leanúnach, ag cinntiú cobhsaíocht an chomhchruinnithe braite.

Modh tástála: Modh ionsú UV cosán dé, córas foinse solais fad saoil, cruinneas ard tomhais.

Prionsabal tomhais: De réir dlí Lambert Beer, déantar tomhais chruinne trí phrionsabal an ionsú fótaiméadrach.

Córas foinse solais: Córas foinse solais ultraivialait fad saoil thar lear (foinse solais faoi stiúir ultraivialait le lionsa), le barántas saor in aisce 2 bhliain.

Úsáid: Moltar é a shuiteáil agus a úsáid taobh istigh, atá feistithe le plocóidí eitlíochta uiscedhíonach.

Córas linn snámha solais: Teicneolaíocht linn snámha solais ar leithligh, saor ó sceitheadh, friotaíocht ardbhrú, agus friotaíocht le tionchar gáis samplála ard-sreafa.

Cúiteamh Chliste: Tógtha i gcúiteamh agus taispeáint teochta agus brú, le automa

An Struchtúr

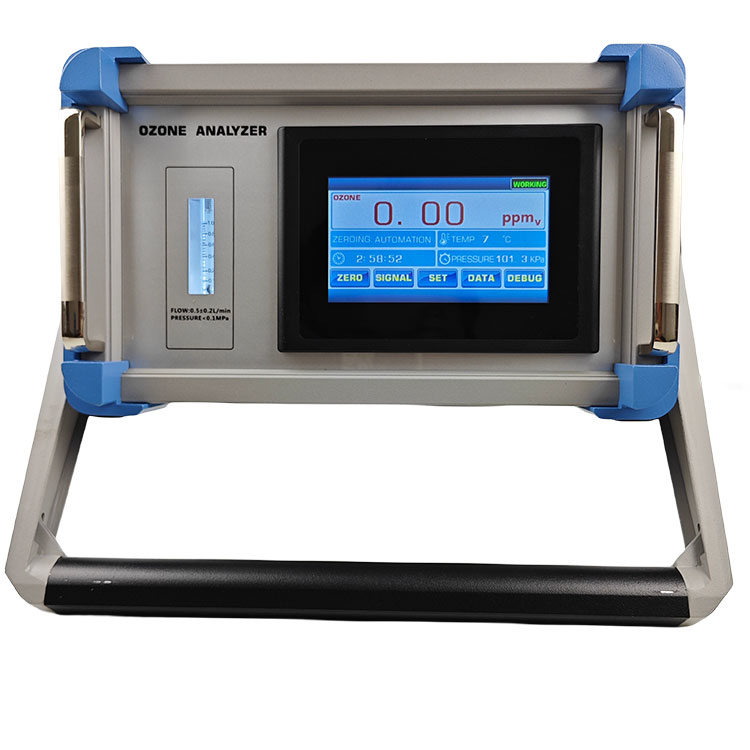

Painéal taispeána agus scáileán taispeána

Ionchur cumhachta, aschur comhartha, inlet ózóin, asraon ózóin

Ionchur cumhachta:

Aschur teirminéil comhartha:

An nasc agus an próiseas

Brathadóir UV ÓZONE, léaráid nasc samplála brainse comhthreomhar

(Nóta: Moltar an próiseas nasctha seo a úsáid, sampláil ar leithligh, agus an t-atmaisféar a sceite tar éis dul tríd an bhfeiste scriosta sceite ózóin.)

Brathadóir UV ÓZONE, léaráid nasc samplála sraithe

(Tabhair faoi deara: Agus an próiseas nasctha seo á úsáid, tá sé tábhachtach a thabhairt faoi deara go gcaithfidh an brú i bpíblíne asraonta an ghineadóra ózóin a bheith cobhsaí. Cuirfidh cúiteamh an tarchuradóra brú ionsuite faoi deara go luaineoidh an luach tiúchan ózóin braite laistigh de raon áirithe.)

Múnla: Brathadóir OZONE UV

Raon tomhais: 0-300g/Nm3

Raon roghnach: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Saolré foinse solais: thart ar 30000-50000 uair an chloig;
