MIC500-OZ Anailíseoir Ózóin ar Bhalla

Bunaithe ar dhlí Lambert Bill, an anailíseoir trí thomhas an t-athrú ar an déine an comhartha solais roimh agus tar éis an ionsú UV a ríomh ar an tiúchan ózóin atá ann faoi láthair. Glacann an trealamh an córas foinse solais dé UV chun cinn leis an gcóras bainistíochta Chliste an fheadáin lampa agus teicneolaíocht fhótacell scartha a chuireann ar chumas an anailíseoir na saintréithe aon sceitheadh, brú frith ard, tionchar gáis frith samplála.

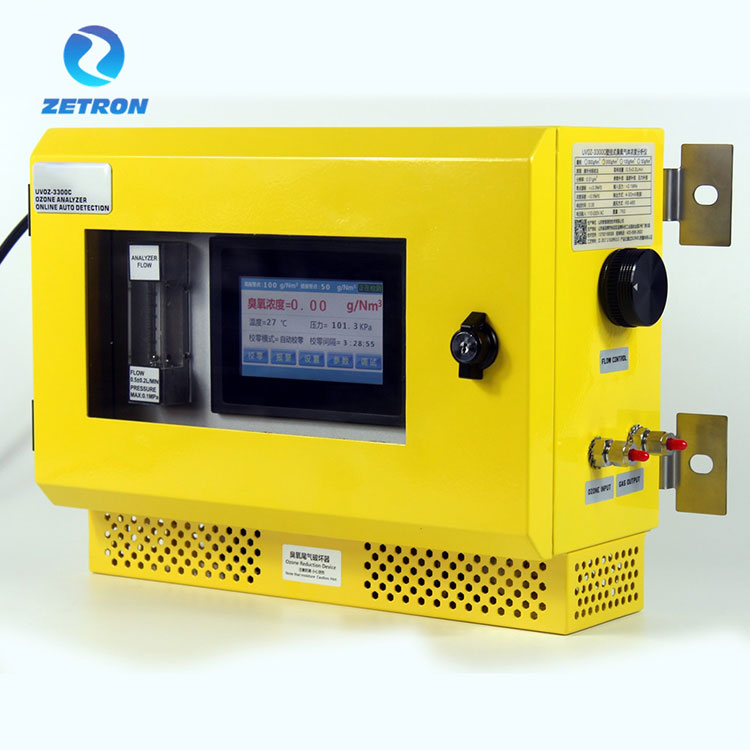

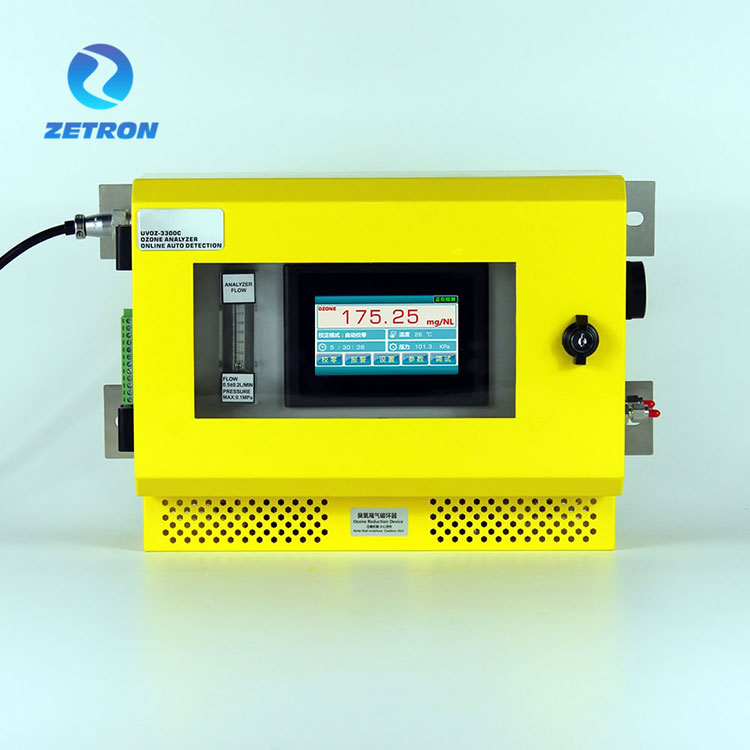

Tá comhéadan oibríochta scáileán tadhaill ag an Anailíseoir Ózóin Wall-Mounted, a léiríonn an tiúchan ózóin fíor-ama. Agus tá an scáileán tadhaill freisin le taispeáint cúitimh brú & teocht. Maidir leis an raon tiúchan ard (g/Nm3), tá feidhm aige ionchur sreafa, ar féidir leis aschur an ghineadóra ózóin a thaispeáint i bhfíor-am. Glacann an croí-chomhpháirt córas solais uv fadsaoil leis an Grianchloch tarchurtha solais ard chun cosc ​​a chur ar shreabhadh nialasach ó thionchar a dhéanamh ar chruinneas braite. Ní gá ionchur ózóin a dhúnadh nuair a bhíonn sé ag nialasú chun a chinntiú go bhféadfaidh an trealamh rith go leanúnach 24 uair an chloig.

Taispeántar an tiúchan ózóin i gceachtar faoin gcéad meáchain ózóin (% wt/wt), gram ózóin in aghaidh an ghnáthmhéadair ciúbach de ghás samplach (g/Nm3) ar thaispeántas alfa-uimhriúil. Is féidir an t-aonad tiúchana a athrú le linn oibriú.

Tá paraiméadair bhreise inathraithe i measc nithe eile :

Aonad taispeána brú (kPa)

Paraiméadair aláraim (tairseach ard/íseal)

Cineál an gháis iompróra: aer nó ocsaigin (PSA san áireamh)

Paraiméadair comhéadan RS-485

Aschur comhartha 4-20MA

Raon roghnach agus modh oibre

 Gnéithe Teicniúla

An Struchtúr

IONCHUR CUMHACHTA:

ASCHUR AONAIR ALARM

ASCHUR AONAIR

An nasc agus an próiseas

anailíseoir ózóin léaráid próiseas samplála brú gníomhach

Treoir oibriúcháin

【1】. Ag baint úsáide as riocht

Úsáidtear an anailíseoir seo le haghaidh suiteáil agus oibriú laistigh. Moltar réamhthéamh a dhéanamh ar feadh 5 nóiméad agus ansin náid a dhéanamh uair amháin. Is féidir é a úsáid ar líne ar feadh 24 uair an chloig. Tabhair aird le do thoil ar shábháilteacht cumhachta agus comhshaoil ​​nuair a bhíonn tú ag úsáid. Tá sé feistithe le córas monatóireachta foinse solais UV LED, agus déanfar an córas a choigeartú de réir gile na foinse solais. Más rud é náid diall gan ózóin, is féidir leat nialasú de láimh a ghlanadh. Ó am go chéile, tarlaíonn diall nialasach, ar féidir neamhaird a dhéanamh air.

【2】 Na rabhaidh

① Úsáidtear an anailísí ózóin seo le haghaidh laistigh agus ba cheart an timpeallacht a choinneáil aeráilte, tirim, gan aon gháis chreimneach eile. Go háirithe, má tá amóinia, ba cheart clóiríd hidrigine, suilfíd hidrigine agus gáis eile sa chomhshaol a chosaint go tráthúil ó chreimeadh. Níl aon fhadhb de bharr an choinníoll seo laistigh den ráthaíocht saor in aisce.

② Ní mór gás ózóin glan agus tirim a ráthú. Más gá a bhrath tiúchan an gháis ózóin in áiteanna tais nó le hola, ní mór deannach, scagairí (scagairí gáis múcháin) agus díhumiditheoirí (comhdhlúthadáin leictreonacha) a shuiteáil ag inlet na hionstraime. Seachas sin níl aon fhadhb de bharr an choinníll seo laistigh den ráthaíocht saor in aisce.

③ Tá sé cosc ​​dian an asraon scriosaidh gáis sceite a nascadh leis an bpríomhphíblíne, agus ní mór an gás sceite a fholmhú nó a scriosadh.

④ Mura n-úsáidtear an ionstraim ar feadh i bhfad, is gá an téitheoir a leictriú go rialta agus an ionstraim a stóráil i gcoinne taise

⑤ Beidh scriosán gáis sceite sa stát oibre díograiseach, Tá sé cosc ​​​​dian teagmháil dhíreach láimhe a dhéanamh. Tabhair aird ar an scriostóir gáis sceite a bheidh neamhbhailí má tá fad-am i insliú taise. Má aimsítear go bhfuil an gás ózóin thar maoil ag an asraon, déan teagmháil leis an monarú chun é a athsholáthar.

⑥ Ba cheart go n-úsáidfeadh an píopa nasc inlet an t-ábhar PTFE.

⑦ Ní féidir le scagaire aeir an mhonaróra ach cáithníní deannaigh a scagadh. Más gá don úsáideoir an gás ózóin a bhrath le ceo ola, ceo uisce agus meáin eile, déan teagmháil leis an monaróir in am chun feiste réamhchóireála a shaincheapadh.

C. Comhéadan oibríochta

（tiúchan ard 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

príomh-fheidhm taispeáint comhéadan-gnáth

Taispeántar "Oibriú", "calabrú" agus "earráid" sa chúinne íochtarach ar dheis den phríomhchomhéadan taispeána scáileáin.

● OIBRE: reáchtáil stádas tástála

●ZEROING: tá an ionstraim in oibríocht chalabrú nialasach

●ERROR: teip ar anailísí ózóin. Déan teagmháil leis an monaróir in am.

● LOADING: Nuair a bhíonn an ionstraim curtha ar siúl, taispeánann an meaisín te an stádas luchtaithe

Roghchlár nialasach

Is féidir le húsáideoirí roghnú idir modhanna "calabrú nialasach láimhe" agus "calabrú nialasach uathoibríoch" de réir an staid.

Is féidir le húsáideoirí an t-am eatramh calabrú nialasach uathoibríoch a shocrú de réir a gcuid riachtanas.

Nuair a bhraitear gurb é an luach tiúchana ózóin ná ≥100g/Nm3, molann an monaróir am calabrú nialasach uathoibríoch de 24-96 uair an chloig.

Agus luachanna tiúchana ózóin ≤100g/Nm3 á bhrath, molann an monaróir am calabrú nialasach uathoibríoch de 8-12 uair an chloig.

Déanann an cnaipe "Lámhleabhar Zero Calabration Uair", nuair a spreagtar é, oibríocht chalabrú nialasach ar an anailísí tiúchan gáis ózóin.

Roghchlár comhartha

Is féidir le húsáideoirí "pointí aláraim arda" agus "pointí aláraim íseal" a bhunú de réir a staid. An ionstraim le dhá shraith d'aschur comhartha sealaíochta, is féidir le húsáideoirí dhá shraith de chomharthaí sealaíochta NÍL, COM, NC a nascadh.

Agus comharthaí sealaíochta á n-úsáid, ba chóir a thabhairt faoi deara gur chóir go mbeadh ionchur cumhachta DC ag comharthaí sealaíochta le 24V ar a mhéad. Déan iarracht rochtain dhíreach ar chomharthaí sealaíochta a sheachaint faoi 220VAC.

Roghchlár a shocrú

a. Is féidir le húsáideoirí "cúiteamh teochta" a shocrú chun luachanna a thabhairt chuig láithreacha "oscailte" agus "gar" a áiríonn tiúchan ózóin.

b. Is féidir le húsáideoirí "cúiteamh brú" a shocrú chun luachanna a thabhairt chuig láithreacha "oscailte" agus "gar" a áiríonn tiúchan ózóin. Tacaíonn an tarchuradóir brú ionstraim seo le sampláil pumpála agus cúiteamh brú gníomhach.

c. Is féidir le húsáideoirí an t-aonad a roghnú mar atá thíos de réir an staid:

Míniú breise:

Ciallaíonn aonaid g/Nm3 & g/m3 NTP an tiúchan ózóin ag an teocht chaighdeánach (20 ℃ is dócha) agus an brú caighdeánach (101.325 KPa).g/m3 NTP

（NTP- gnáth-theocht agus brú, STP- teocht agus brú caighdeánach）

Is slonn idirnáisiúnta é g/Nm3. Leanann an taispeáint an cleachtas idirnáisiúnta agus glacann sé leis an modh slonn comhchruinnithe g/Nm3.

Roghchlár SONRAÍ

Féach ar phríomhscáileán roghchlár na bparaiméadar.

Tá na luachanna sonraí sa roghchlár paraiméadar mar an gcéanna leis na táscairí paraiméadar a úsáideann pearsanra teicniúil an mhonaróra chun feidhmíocht an anailísí ózóin a mheas. Taispeánann an leathanach paraiméadar seo paraiméadair éagsúla an anailísí ózóin ionsú ultraivialait dé-chonair, a úsáidtear chun a chinneadh an bhfuil an anailísí ózóin i ngnáthstádas braite agus taispeána.

● UVLED-R: is é an t-imoibriú an fhoinse solais UV in éagmais paraiméadair déine solais gáis.

● UVLED-M: paraiméadar déine solais na foinse solais UV tar éis dul tríd an seomra braite (cill solais).

Is luach sonraí paraiméadar iad ●DATA-ZERO andDATA-ABSR a fhaigheann anailísí ózóin de réir bhille Lambert Law agus algartam cláir.

Stádas an chórais: Is féidir le "GNÁTH" agus "EARRÁID" a mheas cibé an féidir leis an anailísí ózóin oibriú de ghnáth de réir paraiméadair ionstraime a ríomh.

● Is é an LED-Svalue cumas an úsáideora na sonraí braite tiúchana gáis ózóin a athchalabrú bunaithe ar athruithe sa tiúchan reatha.

Léiríonn an cóimheas tagartha déine na foinse solais ultraivialait LED atá ann faoi láthair nuair nach bhfuil sé faoi lé gáis.

Léiríonn an luach tagartha paraiméadar déine soilsithe na foinse solais ultraivialait LED gan dul trí ghás le linn calabrú nialasach.

Feidhm choigeartaithe uathoibríoch: Taifeadfaidh cúlra na hionstraime gile (luach tagartha) an LED ultraivialait le linn calabrú nialasach. Nuair a imíonn gile an stiúir ultraivialait, déanfaidh an córas gile an stiúir ultraivialait a cheartú go huathoibríoch, ionas go ndéanfar pointe nialasach an braiteoir tiúchan gáis ózóin a choigeartú go huathoibríoch laistigh de raon áirithe, ag seachaint go héifeachtach diall pointe nialasach.

Roghchlár dífhabhtaithe

Is éard atá i roghchlár mód dífhabhtaithe na socruithe bunúsacha agus chun paraiméadair a choigeartú. Ní dhéanann úsáideoirí iarracht dul isteach sa roghchlár focal faire, nuair a shroich an earráid phasfhocal am áirithe, beidh an ionstraim faoi ghlas go huathoibríoch le scáileán gorm.

Is féidir leis an gcomhéadan agus na socruithe cúlra oibríochta seo paraiméadair an anailíseora ózóin a mhodhnú agus a mhodhnú, mar shampla "comhéifeacht tiúchan", "gile lampa UV", "luach 4-20mA", "teocht", "brú", "paraiméadair glacadóra fhótaileictreach", "luach ceartúcháin", "filleadh ar luach nialasach".

【4】 Treoracha cumarsáide

●4-20MA aschur aonair

Is aschur gníomhach é an t-aschur comhartha 4-20MA. Is féidir le húsáideoirí rochtain dhíreach a fháil ar threalamh fála sonraí ar nós ríomhaire sliseanna aonair nó PLC. Ná ualach voltas go dtí an calafort comhartha 4-20MA.

● Cumarsáid RS-485 (Feidhm roghnúcháin)

TABHAIR FAOI DEARA: Socrú seoltaí sa taispeáint scáileáin tadhaill!

● Cumarsáid RS-485 (Feidhm roghnúcháin)

Modh cumarsáide: Modbus-RTU(RS －485)；

Paraiméadair chumarsáide: 9600, 8, N, 1；

Formáid sonraí: Hexadecimal Receive, Hexadecimal Send

Léigh luach an chláir:

Tuairisceán sonraí

Scríobh an clár:

Luach aischuir:

7. An chothabháil

Sa ghnáthúsáid, braitheann saol seirbhíse iarbhír ar thimpeallacht an tsuímh. Moltar an t-anailísí a chalabrú uair amháin gach 18 mí de réir mhonarcha fillte (tá an calabrú saor in aisce, iompraíonn an t-úsáideoir an táille ar ais agus iompair). Sa timpeallacht chrua, moltar an braiteoir a chalabrú uair amháin gach 12 mhí chun bailíocht na sonraí tástála a chinntiú. Míreanna cothabhála mar seo a leanas:

(1) An bhfuil sceitheadh ​​sa chóras ionghabhála; cibé an bhfuil an píopa nasc gáis caite; cibé an bhfuil an cónascaire fastened.

(2) Níl aon scaoileadh nó briseadh ar an líne soláthair cumhachta agus soicéad.

(3) Cibé an bhfuil sceitheadh ​​taobh istigh den anailíseoir, cibé an féidir boladh an gháis ózóin.

(4) Fadhb neamhghnácha eile.

Má tharlaíonn aon cheann de na fadhbanna thuas, cuir an monaróir ar an eolas chomh luath agus is féidir.

8. Na rabhaidh

A. Tá sé cosc ​​dian an trealamh a dhíchóimeáil agus a chóimeáil. Ní mór na lipéid a choinneáil slán agus iad á n-úsáid, nó ní bheidh aon ráthaíocht ann.

B. Ní mór go mbeadh duine gairmiúil ag an gcothabháil chun oibriú.

C. Ná díchóimeáil go treallach, agus seachain damáiste neamhriachtanach agus an trealamh á oscailt.

D. Coinnigh an trealamh glan, ná déan teagmháil leis an scáileán le rudaí crua chun cosc ​​​​a chur ar an scáileán a scrathadh.

E. Múch an soláthar cumhachta agus taise a chosc nuair a bhíonn an trealamh gar.

F. I gcás staid neamhghnácha, múch an soláthar cumhachta & gearr amach an fhoinse gáis láithreach, agus déan teagmháil leis an monaróir in am le do thoil.

9. An stóráil

Ba cheart an ionstraim a stóráil i dtimpeallacht dea-aeráilte, tirim agus neamh-chreimneach le teocht chomhthimpeallach de －10 ℃ ～＋40 ℃, taiseachas coibhneasta nach mó ná 80%. Ba chóir go mbeadh an gás samplála le taiseachas coibhneasta nach mó ná 80%, agus an teocht gáis de －50 ℃ ～＋80 ℃.

10.Téarma bailíochta

Braitheann saol an táirge ar chéim ag dul in aois an fheiste leictreonach. Tar éis an gléas leictreonach ag dul in aois a athsholáthar, is féidir an táirge a úsáid de ghnáth.

Raon tástála:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Taifeach taispeána:	□0.01g/m   lua:1mg/L=1g/m3=467ppm
Aonad taispeána:	□g/Nm3  □mg/NL   □%WT
Modh Samplála:	□sampláil brú gníomhach   □ sampláil pumpála
Comhéadan Ábhar:	□ tiúchan ózóin   □cúiteamh teochta
	□ cúiteamh brú
Saol Foinse Solais:	Thart ar 30000-50000 uair an chloig
Comhéadan Taispeána:	Comhéadan oibríochta scáileán tadhaill 4.3 orlach
Feidhm Chúnta:	cúiteamh teochta & brú
Sreabhadh Samplála:	0.5L±0.2L/nóim
Brú ionchuir:	<0.1MPa
Earráid Tiúchan :	< 0.3％FS
Diall Líne :	< 0.2 FS
Náid Drifting:	<±0.3%FS
Am Freagartha:	Is é 0.03S an comhartha, is é 0.3 S an taispeáint.
Teocht Chomhthimpeallach :	-20～50℃;
Caliber Samplála de Nasc Sraithe:	Sampláil seachbhótharΦ6 (comhéadan casta tapa 6*4mm) Seachbhóthar samplálaΦ8 (8*6mm comhéadan casta tapa)
Mód Cumarsáide:	RS-485
Mód Aschuir:	4-20mA
Comhartha Sealaíochta:	Aláram ard, aláram íseal
Soláthar Cumhachta:	AC 110-220V;

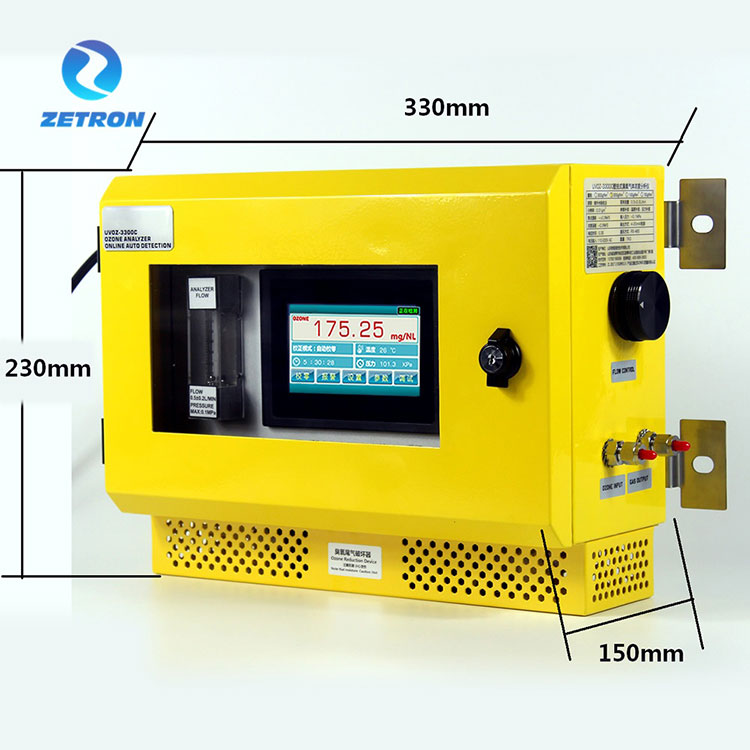

Toise:	230mm (airde ） × 330mm (leithead) × 150mm (doimhneacht)
Cumraíocht chaighdeánach:	□ Sreabhmhéadar antaiseipteach      □ Scagaire   □Scriostóir gáis eireaball ózóin  □ caidéal samplála
